魚道の種類

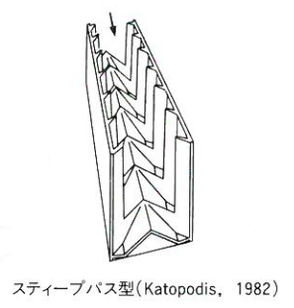

〇　ご覧いただいた様に、様々な形式の魚道が開発されてきました。

　そして、これらの魚道には全て共通の構造があります。それは「祖石付き斜局面式魚道」を除き、そのほとんどの魚道構造が、河川に設けられた堰堤などの段差部から下流方向に突出した形状で、左右に間隔を空けて２枚の側壁を設けた構造は各種魚道の共通事項で、その左右２枚の側壁の中に研究者が開発した各種形状のプール壁が設けられている構造となっています。

　わかり易く説明すると、３面張りコンクリート水路の中に各種形状をした魚道用のプール壁が設けてあるということです（図-１）。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　図-1：３面張りコンクリート水路構造

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　が突出型魚道の共通構造

〇　従来の魚道が抱える共通の課題とは。

　このような魚道形式を総称して「突出型魚道」と表現していますが、突出型魚道の共通した課題となっている原因としては、全体構造が「３面張りコンクリート水路」状態となっていいるため、下流端の魚道入口に到達できずに通り過ぎた魚類が、魚道の途中の側面から魚道内へ進入することが出来ないことです。 海から水の流れに向かう対向性という習性により遡上してきた魚類は、段差部に設けられた突出型魚道の先端にある狭い上り口の位置を確認することはできません。ただひたすら上って来て、この狭い「上り口」に偶然到達した魚だけは堰堤などの段差を乗り越えて上流部へ遡上することができますが、　　

上り口に到達しなかった魚類は上り口を通り過ぎて進み、堰堤の段差部の壁にぶつかってしまうことになります。魚類は堰堤直下で左右に方向を変えながら遡上できる場所を探しますが、魚道構造が３面張りコンクリート水路状態ですので、左右の側壁が障害物となって魚道内へ入ることができません。そのため、堰堤直下の水叩き部に真っ黒に滞留して、段差部から流れてくる流れに向かって飛び跳ねる姿が多く見られるのは、魚道の下流先端だけにしか設けられていない「上り口」の位置と構造、及び魚道側面からは魚道内へ入ることが出来ない３面張りコンクリート水路型の魚道全体構造が、従来の突出型魚道の課題の原因となっています。

〇　従来の突出型魚道の共通の課題の解決方法

　先端に狭い上り口がある突出型魚道とは違い、棚田式魚道は魚道の全体形状を扇形とし、段差部から下流方向へ１８０°の扇状に広げる構造とした。この形状により「上り口」が大きく広がることとなりました。

　河川幅全体の横断構造物となっている堰堤に「棚田式魚道」が設置してある場合、魚道を設置してある場所とは違う場所で堰堤の段差部に突き当たった魚類も、左右の横断方向に移動しながら上り口を探すため、棚田式魚道の１８０°の上り口の側面に到達することが出来ます。これにより魚道のどこからも魚道内へ進入することが出来ることとなりました。この魚道側面からも上れる魚道構造の効果を天然アユを対象として行った調査によると、魚道左右の側面から上る遡上経路を上ったアユは全体の３分に２以上となりました。　　　　　　　　写真-1：90°タイプの棚田式魚道

また、既に突出型魚道が設けてある場合は、突出型魚道の左右に９０°タイプの棚田式魚道を補助的に設けることで、魚道の全体形状を扇形とする方法もあります（写真-1）。こちらも、設置後は遡上する魚類の数も種類も大幅に増加しています。

〇　もうひとつの課題：砂防ダムなど高低差が大きな個所に設置する魚道が無かった

 　通常の河川の段差部は0.5ｍ～2.0ｍ程度となりますが、砂防ダムなどでは高低差が10ｍ以上になる場合もあります。このような場合、今までは、高低差が低い箇所に設置する魚道ブロックをスイッチバック式に何度も折り返して高度を上げて設置されました。しかし、コンクリートブロック製品は重量が重いため、施工も大変でしたが荷重が何層にも掛かるため限度がありました。

 　そこで開発されたのが「たて型壁面魚道」（写真-２）です。

 左右の折り返し部２種類と掛樋部と合わせて３種類のパーツを、ダム壁面に直接アンカーで取り付ける施工方法です。パーツごとに独立しているため、下層のパーツに荷重が掛かりません。従って、様々なダムの高さに応じてダムの壁面に魚道を設置することが可能となりました。

棚田式魚道を併設する

たて型壁面魚道の魚道幅は６０㎝です。魚類がこの魚道の下流端に設ける「上り口」に到達しにくいため、下流端に「棚田式魚道」を設置して（写真-２）上り口を90°又は180°にすることができます。

 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　写真-２：たて型壁面魚道と棚田式魚道
